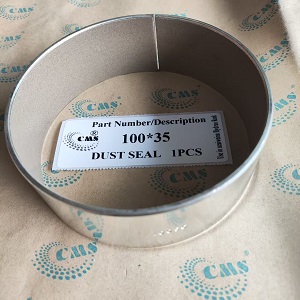

FS-1 导向套 衬套 杯士 110*60 115*110*60

---

导向套=杯士（Bushing音译），二者是同一种零件，只是叫法不同

行业区分：模具行业叫导套，油缸/机械/电机行业常叫杯士、衬套。

一、核心通用作用（所有场景通用）

1. 精准直线导向
约束轴、活塞杆、导柱只能沿直线往复/旋转运动，控制间隙，防止跑偏、偏斜、卡死，保证设备运动精度。

2. 支撑承重、吸收侧向力
承受轴的径向偏心载荷，避免轴直接摩擦壳体，分散冲击力，防止单边磨损。

3. 减磨耐磨、自润滑

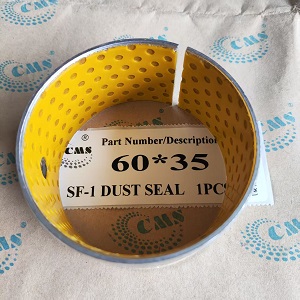

杯士常用青铜、石墨铜、SF-1复合轴承、POM/PTFE塑料，摩擦系数极低；含油槽/多孔储油结构，形成油膜，减少发热、拉伤，延长轴与机体寿命。

4. 隔离金属硬碰硬
软质耐磨衬套作为中间介质，杜绝钢轴直接磨钢壳体，保护昂贵主体零件。

5. 减震降噪
缓冲运动冲击，减小运行震动、异响，低速无爬行卡顿。

二、分场景详细功能

1. 液压油缸杯士（活塞杆导向套，最常见）

• 装在油缸缸头内部，支撑活塞杆，保证活塞杆直线伸缩；

• 分担侧向负载，防止活塞杆歪磨油封；

• 若杯士磨损间隙变大，油封会单边受力快速漏油；

• 配合防尘圈、油封，辅助防尘、保油润滑，缓冲液压冲击。
2. 模具导套（模具导向套）

• 和导柱配对使用，控制动模、定模合模精度；

• 保证模具每次闭合位置一致，防止产品飞边、尺寸偏差；

• 高硬度耐磨材质，承受高频开合冲击，延长模具寿命。

3. 电机/小型滑动轴承杯士（粉末冶金铜铁杯士）

• 电机转轴旋转支撑，多孔材质吸附润滑油，长期免维护；

• 替代滚珠轴承，结构小巧、低成本，适合小型静音马达。

三、补充区分：导向套/杯士 vs 导向环

• 杯士（导向套）：整圈套筒，完整包裹轴，承载大、支撑强，油缸缸头、模具导柱用；

• 导向环：分段薄环，只局部支撑活塞，承载小，装在活塞外圈。

四、简单总结

杯士（导向套）本质是滑动耐磨衬套，四大核心：定轨迹、撑载荷、减磨损、护机体，是各类直线/旋转运动机构必备耐磨支撑件。
